一鑫創研提醒您：CNC機加工零件設計時應避免的幾個錯誤

從業務端接收圖紙，我們的工程師將會以最快速度審核您的圖紙，并且為您反饋專業分析，將您的零件分配給工廠進行加工。

期間，若圖紙中出現一些常見錯誤，將可能延長加工時長，降低生產效率。

下面，一鑫創研小編將為您羅列下述幾種常見的卻極其容易被忽略的錯誤。

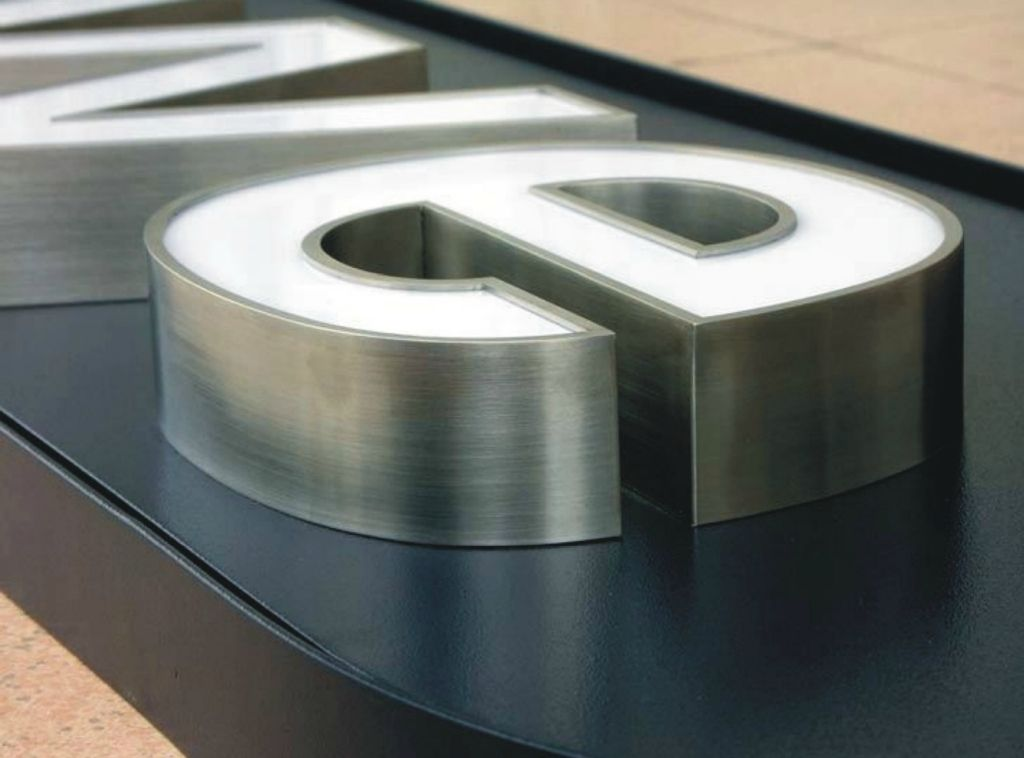

1. 應盡量避免較小文字或者凸起的文字；

您的零件可能需要銑削零件、用做說明或者公司logo等?；蛘吣X得部分文字在CNC機加工件的某個部分看上去非?？?。但是，您必須明白，添加文字將會增加成本。并且，文字越小，成本越高。因為切割文字需要用非常小的立銑刀以相對較慢的速度運行，這就大大的增加了加工時間和各項成本。在同等條件下，銑削較大的文字可以降低成本，凹形文字也比圖形文字很容易加工，更加節省成本，因為突出的文字需要工人銑削材料才能在零件上創建字母或數字。

2.盡量避免高而薄的壁；

當一個成品件包含高而薄的壁意味著零件在加工時更容易因受力、受熱、振動等操作而變形。

那么有沒有什么辦法可以盡量減少薄壁件變形呢？

2.1-采用粗精車分序加工，在粗車時即考慮到切削余量較大和提供加工效率，相應的夾緊力稍大些。

2.2-刀具的幾何參數：刀具參數的合理選擇是切削過程中多因素綜合效果的重要體現。

2.3-精車薄壁工件時，要求刀柄的剛度高，車刀的修光刃建議取0.15mm-0.3mm，刃口要鋒利。等

3.盡可能避免使用可能不需要的小口袋功能

一些零件帶有方型角或較小的內部角袋，以減少整體重量或容納組件的其他零件。但是，內部90°角和小凹口對正常CNC切削工具來說實在太小了。這意味著需要使用越來越少的工具挑選角落的材料，可能到用到6-8個不同的切割工具。所有這些工具更改都將增加運行時間，使得項目成本變高。為了避免這種情況，首先得確定口袋存在的實際意義。如果這些口袋只是為了減輕重量，則可能需要重新設計，以免購買到不需要切割的材料。同時，您設計的拐角半徑越大，我們可以使用的切割工具越大，所需運行的時間就越少。

4.避免產生無法穿線的孔

我們可以輕松的在您的機加工零件上增加螺紋孔，但是，設計線程以使我們的報價軟件可以看到它們，以便我們將她們加工成您的零件。我們的快速轉換過程具有一組可用的靜態線程。當我們的軟件分析您的零件時，軟件將會尋找與這些螺紋指宜相對應的孔徑。
